在数字经济浪潮中，数据流量呈指数级增长，人工智能、高性能计算对数据传输的速率与功耗提出了前所未有的挑战。硅基光电子技术（Silicon Photonics）作为突破电互联瓶颈的核心技术，正从实验室走向产业化。要理解这项技术的价值，首先需要从其基本概念、发展脉络、核心优势，以及支撑它落地的基础产业链入手，搭建完整的基础认知框架。
01
硅光技术 是什么？
硅基光电子技术，简单来说，是将光子器件（如调制器、探测器、激光器）与电子器件集成在硅基芯片上的技术。它的核心理念是 “以光代电”—— 利用硅材料约3.4的高折射率，以及与成熟CMOS工艺的兼容性，在同一芯片上完成光信号的生成、调制、传输与探测。
传统电子芯片在高速数据传输中，会面临时延高、功耗大的瓶颈，而硅光芯片通过光信号传输，能有效打破这些限制。比如，光信号传输能耗仅为电信号的1/10，在数据中心场景中，单模块功耗可从百毫瓦级降至微瓦级，这为高速信息处理提供了新路径。
02
从实验室萌芽 到产业雏形
硅光技术的发展并非一蹴而就，历经六十余年沉淀，可分为三个关键阶段，每一步都为后续产业化奠定基础。
理论奠基期（1969-2000年）
1969年，贝尔实验室首次提出“硅光技术”概念，拉开硅材料在光子领域应用的序幕。1985年，Richard Soref证实单晶硅可作为光波导材料，为集成光路打下理论基础。1991年，绝缘体上硅（SOI）工艺实现低损耗波导，这是硅光无源器件的关键突破——1991至1992年，厚绝缘体上硅（SOI）工艺进一步优化低损耗波导性能。
这一阶段，硅光技术仅停留在实验室层面，单个芯片最多集成10个器件，核心任务是验证光信号在硅基平台传输的可能性，尚未涉及实际应用。
技术突破期（2001-2015年）
进入21世纪，Intel、IBM等科技巨头入局，推动硅光技术从原理走向产品。2004年，Intel研发出首个基于MOS电容的硅基调制器，带宽突破1GHz，开启高速调制器件新纪元；2006年，加州大学与Intel联合开发电驱动III-V族混合集成激光器，解决了硅基材料无法发光的光源缺失难题。
2010年后，Luxtera（现Cisco）推出首款商用硅光模块，在数据中心实现40Gbps速率传输，标志硅光技术正式进入商用阶段。这一时期，硅光芯片集成度从“小规模”（<500器件）迈向“中规模”（500-10000器件），850nm短距传输模块在数据中心的渗透率突破30%，产业雏形初步形成。
产业爆发期（2016年至今）
随着AI算力需求增长，硅光技术进入快速迭代期。技术端，800G/1.6T高速光模块实现量产，芯片集成度突破10万器件，异质集成技术（如薄膜铌酸锂、相变材料）解决了硅基材料非线性效应弱的问题。比如九峰山实验室实现8英寸硅光-铌酸锂集成晶圆量产，驱动电压降至1V以下，带宽突破100GHz。
产业端，国际巨头率先布局，Intel、Cisco分别占据全球硅光模块53%、35%的市场份额；中国企业也开始突破技术壁垒，中际旭创的1.6T光模块通过英伟达认证，预计2025年量产，光迅科技在1.6T OSFP-XD模块领域实现与国际同步。
03
硅光技术 的核心优势
硅光技术能快速从实验室走向产业，关键在于它在集成度、成本、功耗上的三大核心优势，这些优势重塑了光电子产业的价值逻辑。
高集成度：实现“片上光系统”

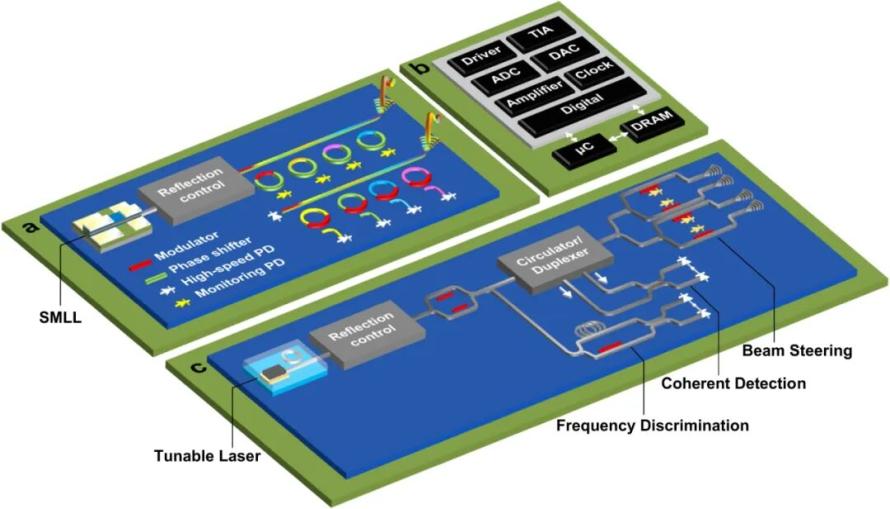

依托成熟的半导体制造工艺，硅光芯片可在平方厘米级芯片上集成数万乃至数百万个光子器件。例如Intel的100G CWDM4模块，在单个芯片上集成了4个III-V/Si混合激光器、4个MZ调制器及EDG复用器，而传统光模块需要通过多个离散器件封装才能实现类似功能，体积远大于硅光芯片。
低成本规模化：兼容CMOS工艺降本70%
硅光技术与CMOS工艺兼容，可直接利用现有的8英寸/12英寸晶圆产线，无需新建专用产线。这一特性大幅降低生产成本，芯片单价较传统光器件降低70%以上。比如Luxtera（现Cisco）的商用硅光模块采用12英寸晶圆量产，良率突破95%，进一步摊薄了单位成本。
低功耗传输：能耗仅为电信号的1/10
光信号传输的能耗远低于电信号，在数据中心、AI集群等能耗敏感场景中优势显著。例如博通51.2Tbps CPO交换机采用硅光技术后，功耗较传统方案降低30%；数据中心单模块功耗可从传统的百毫瓦级，降至硅光方案的微瓦级。
04
硅光技术 的基础产业链
硅光技术的落地，离不开上游材料、设计、制造，以及中游封装测试的基础支撑。这些环节构成了硅光产业的“骨架”，确保技术能从设计走向实际产品。
上游材料：SOI晶圆是核心
硅光芯片依赖绝缘体上硅（SOI）晶圆作为衬底，全球SOI晶圆供应商主要有法国SOITEC、日本ShinEtsu、上海新傲（沪硅产业控股）等。其中SOITEC占据全球约6%的市场份额，上海新傲是国内主要的本土供应商，为硅光芯片提供基础材料保障。
芯片设计：PDK是关键工具
硅光芯片设计需要专用的工艺设计套件（PDK），它为设计人员提供标准化的器件模型与设计规则。国内重庆联合微电子中心（CUMEC）发布130nm硅光工艺PDK，支持高速调制器与探测器集成；上海微技术工业研究院（SITRI）也推出相应设计工具，降低设计门槛。江苏芯合道微电子的硅光交换芯片已为华为、中兴供货，标志国内设计能力初步成熟。
芯片制造：代工厂提供工艺支持
硅光芯片制造依赖代工厂的工艺平台，国际上有GlobalFoundries、台积电、TowerSemiconductor等，国内则有重庆联合微电子中心（CUMEC）、北京中科院微电子所等。这些代工厂提供8英寸/12英寸晶圆加工服务，例如CUMEC提供130nm节点的有源/无源工艺，SITRI建成国内首条8英寸硅光中试线，良率突破95%。
封装测试：解决光信号耦合难题
硅光芯片的封装需要解决光信号与光纤的耦合问题，国内罗博特科参股的ficonTEC、苏州猎奇智能提供封装测试设备，支持高精度光耦合与性能测试；天孚通信开发硅光封装平台，提供光引擎解决方案，为芯片封装提供技术支撑。
05
结语
至此，我们已搭建起硅光技术的基础认知 —— 从概念、历程、优势到基础产业链，这些内容解答了 “硅光是什么、怎么来的、为何重要” 的问题。
但一项技术的价值，最终需要通过实际应用与市场表现来体现，接下来的下篇，将聚焦硅光技术的应用场景、市场规模、产业化挑战，以及未来趋势，深入解析这项技术如何从 “基础工具” 转化为推动数字经济的核心力量。
