据行业报道，近期消费级DRAM内存价格一度暴涨500%，SSD价格也上涨了100%。一套64GB DDR5内存的价格甚至堪比一台游戏主机，这轮被业内称为“20年来最严重”的存储芯片短缺潮。然而，这场危机的根源并非短暂的行业周期，而是AI算力爆发式增长下，传统存储技术架构的能力透支。当全球存储巨头将产能优先转向利润更高的HBM和DDR5以满足AI服务器需求时，用于消费电子的DDR4等成熟制程产能被急剧挤压，导致了此次波及全行业的供应危机。
在此背景下，我们不禁要问：支撑电子设备演进四十年的存储技术，是否已走到变革的十字路口？MRAM、FRAM、ReRAM、PCM等新型存储技术应运而生，它们能否成为突破瓶颈的关键力量？本文将结合Tom Coughlin与Jim Handy两位行业专家的观点，以及全球产业链的实践进展，勾勒出新型存储技术的发展脉络与未来图景。
传统存储的技术瓶颈
长期以来，NOR Flash与DRAM、NAND Flash共同构成了存储体系的核心，但三者在先进工艺节点下均遭遇难以逾越的障碍。

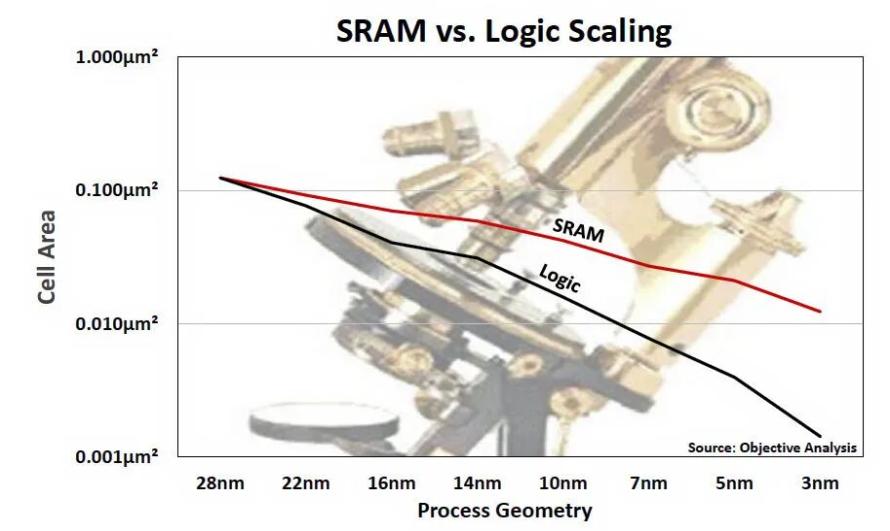

NOR Flash作为微控制器（MCU）的核心代码存储介质，在28nm节点迎来关键转折 —— 这是平面FET工艺的最后一个节点，而FinFET电路架构中并不存在NOR Flash单元。这意味着，若MCU要向22nm、16nm乃至更先进工艺演进，必须放弃传统NOR Flash。Coughlin指出，芯片厂商曾尝试两种替代方案：一是在同一芯片上整合FinFET逻辑电路与平面NOR Flash，但先进制程的全流程加工会大幅增加成本，对于低成本MCU而言经济上完全不可行；二是采用外部Flash存储代码，但双芯片方案不仅增加硬件成本，还需额外引脚实现通信，且代码需从外部Flash迁移至片上SRAM才能保证执行性能，而FinFET工艺中SRAM的缩放速度远慢于逻辑电路，进一步推高成本并降低性能。
DRAM与NAND Flash的发展同样受限。DRAM自20世纪90年代引入沟槽电容器后，本质上已成为3D结构，工艺微缩空间日益狭窄；NAND Flash在15nm节点遭遇缩放瓶颈后，转向3D堆叠技术，SK海力士已推出321层3D NAND，但即便如此，其在10nm左右仍会停止缩放Handy强调，这些传统存储技术的多维限制，使得新型存储技术成为行业必然选择。
新型存储技术路径
面对传统存储的困境，MRAM、FRAM、ReRAM、PCM四大新型存储技术凭借独特优势，成为产业界重点布局的方向，全球主流厂商已形成差异化的技术路线选择。
§
技术原理与核心特性
§
MRAM（磁阻RAM）：利用磁性隧道结（MTJ）的电阻变化存储数据，通过控制电流改变磁性层方向实现读写，兼具DRAM的高速与Flash的非易失性。其写入速度是Flash的十数倍，具备极强耐久性，且辐射耐受能力突出，适用于极端环境。
PCM（相变存储器）：基于锗锑碲（GST）合金的相变特性，通过热控制实现非晶态（高电阻，逻辑0）与结晶态（低电阻，逻辑1）的转换，支持低电压操作，存储密度高、读写速度快。
FRAM（铁电存储器）：采用铁电层替代介电层，利用极化方向的双稳态存储数据，具有低写入功耗、高耐久性的优势，在+85℃下数据保留时间超10年。
ReRAM（阻变存储器）：通过过渡金属氧化物在电场作用下的可逆电阻变化存储数据，工艺复杂度低，可直接部署于后端金属层，与逻辑制程完全兼容。
§
全球产业链布局
§
主流厂商已围绕不同技术路径形成明确布局，呈现技术多元、应用聚焦的特征。
MCU厂商的技术选择：意法半导体（ST）是PCM技术的坚定推动者，2025年推出搭载xMemory技术的Stellar系列汽车MCU，基于18nm和28nm FD-SOI工艺，采用业界最小的PCM位单元；恩智浦与瑞萨则聚焦MRAM，恩智浦推出16nm FinFET工艺的S32K5系列，集成41MB MRAM，写入速度比Flash快15倍以上，瑞萨的RA8系列采用22nm 工艺，MRAM容量达1MB，支持高速读写与AI边缘推理。德州仪器则持续深耕FRAM，其MSP430FR57xx系列集成最高16KB FRAM。
代工厂的工艺推进：台积电作为行业龙头，采取MRAM与RRAM双线并进策略，已在22nm工艺实现MRAM量产，16nm进入客户准备阶段，计划推进至5nm节点；RRAM方面，40nm、28nm、22nm工艺已量产并通过汽车级认证，12nm进入流片阶段。三星则发力MRAM代工，完成14nm eMRAM工艺开发，向现代汽车供应产品，并计划推进至8nm、5nm。格芯与Everspin合作，将eMRAM技术扩展至12nm FinFET节点，面向AI边缘芯片应用。
国内企业的突破：浙江驰拓科技成为国内首家实现MRAM量产的企业，其独立式MRAM产品通过AEC-Q100 Grade1车规认证，嵌入式eMRAM IP覆盖90nm、40nm、28nm工艺节点，应用于工控、汽车电子等场景。新存科技推出自主知识产权的3D PCM芯片NM111，容量达64GB，切入AI与数据中心领域。这些进展标志着中国企业在打破海外技术垄断、构建自主存储产业链方面迈出了关键一步，但其在市场占有率、先进制程迭代速度上与国际巨头相比仍有差距。
§
技术路线的差异化竞争格局
§
纵观这四大技术路径，其竞争并非简单的非此即彼，而是在不同优势区间展开。MRAM凭借高速度和无限耐用性，主攻对性能要求极致的场景（如汽车、AI缓存）；ReRAM和PCM则在追求高密度和低成本方面更具潜力，意在替代部分NAND市场；而FRAM则在特定的低功耗、高耐久性市场持续深耕。这种差异化竞争格局，正是新型存储生态活力的体现。
核心优势与应用场景
新型存储技术之所以能成为行业焦点，源于其在性能、可靠性、扩展性上的综合优势，已在嵌入式系统、汽车电子、极端环境等场景实现落地，并向通用存储领域稳步推进。
§
三大核心优势
§
突破工艺缩放限制：所有新型存储技术均可在28nm以下先进工艺节点扩展，台积电、三星等厂商已实现22nm、16nm工艺量产，部分技术正向5nm、6nm演进，完美匹配MCU、AI芯片等器件的工艺升级需求。
性能与功耗平衡：相较于传统Flash，新型存储写入速度大幅提升，且支持字节级读写，无需整页擦写，显著提升系统响应速度；FRAM、ReRAM的低功耗特性，适配物联网、可穿戴设备等电池供电场景。
极端环境适应性：MRAM、FRAM等技术具备辐射耐受能力，可满足太空探索、军事设备等高温、高辐射环境的使用需求；车规级产品可覆盖-40℃~125℃宽温区，数据保持时间超20年，契合汽车电子的严苛要求。
§
典型应用场景
§
嵌入式系统：MCU是新型存储的核心应用场景，Nuvoton的M2L31 MCU集成512KB ReRAM，瑞萨RA8系列搭载MRAM支持AI边缘计算，TI的MSP430系列凭借FRAM的低功耗优势应用于便携设备，这些产品解决了传统Flash在先进工艺下的适配难题，支撑MCU向 “小而强” 演进。
汽车电子：在软件定义汽车趋势下，OTA更新、AI推理等需求对存储的速度与耐久性提出更高要求。ST的Stellar系列PCM MCU、恩智浦S32K5系列MRAM MCU，可大幅缩短软件更新时间，提升数据存储可靠性，成为域控制器、动力传动系统的核心存储方案。
极端与特殊环境：Everspin的PERSYST MRAM产品应用于低地球轨道卫星、工业控制系统，驰拓科技的MRAM在电力、计量行业落地，均依托其抗辐射、宽温区、高耐久性的优势。
数据中心与AI：PCM技术凭借接近DRAM的速度与非易失性，被尝试作为DRAM与NAND之间的缓存层，新存科技的3D PCM芯片已切入数据中心场景；MRAM则可作为AI加速器的片上缓存，降低高频数据访问的能耗。
发展挑战与未来演进
尽管新型存储技术优势显著，但仍面临多重挑战，其产业化进程将是一个渐进式替代的过程。
§
核心挑战
§
成本与良率问题：Intel与Micron联合开发的PCM技术（3D XPoint）因制造成本过高，最终于2021-2022年相继停止研发；MRAM的磁性材料体系复杂，大规模制造中难以保证均一性，存储容量与良率爬坡缓慢；PCM的制造成本与层数等比例增加，缺乏3D NAND的规模效益。
材料与工艺瓶颈：Handy指出，新型存储技术需要使用创新材料，这是重要的 “拦路虎”—— 例如SOT-MRAM需解决β相钨的热稳定性问题，台积电通过在钨层插入超薄钴层形成复合结构，才突破这一技术瓶颈；ReRAM的导电通道具有随机性，影响大规模阵列的均一性。
生态位挑战：除了材料与成本，新型存储面临的最大挑战或许是寻找不可替代的 “生态位”。它们不仅要证明自己比传统内存 “更好”，更需要开创那些只有它们才能实现的 “新应用”，例如实现 “瞬时启动” 的汽车、真正 “常开常智能” 的物联网设备，从而从 “替代品” 升级为 “必需品”。
§
未来演进timeline
§
根据Jim Handy的预测，新型存储的主流化将分为三个阶段，横跨未来20年。
嵌入式存储阶段（当前至2034年）：MRAM 已在hearing aids、AR眼镜等嵌入式场景应用，未来 10 年将逐步替代嵌入式系统中的 NOR Flash 与 SRAM。由于 MCU 的开发节奏较慢，这一替代过程将相对平缓，预计 2034 年前后完成核心替代。
离散存储阶段（2034年前后启动）：随着成本结构改善，新型存储将向独立 DRAM、NAND Flash 市场渗透。相较于嵌入式场景，离散存储的替代速度更快，在嵌入式替代完成后不久将实现大规模普及。
Chiplets与HBM阶段（2044年前后）：受行业Chiplets adoption速度缓慢的影响，新型存储在Chiplets领域的应用将延迟启动，但一旦突破生态障碍，将快速成为高端计算平台的核心存储方案。
从技术路线看，存储计算一体化将成为重要趋势。MRAM、PCM等技术的高速读写、非易失性特性，使存储与计算模块的协同更加紧密，有望打破冯・诺依曼架构的“存储墙”，推动MCU、AI芯片向更高效率的架构演进。台积电、三星等厂商在3D RRAM堆叠封装、SOT-MRAM量产、硅光子平台等方向的研发，将进一步巩固其技术领先地位。
总结
新型存储技术的崛起，不仅是半导体产业应对物理极限的被动选择，更是驱动下一代计算创新的主动布局。从Tom Coughlin对MCU存储替代路径的分析，到Jim Handy对未来20年的趋势预判，再到全球产业链在MRAM、PCM、ReRAM等领域的持续投入，都表明新型存储已从技术尝试升级为战略布局。
尽管面临材料、成本、生态位等多重挑战，但随着台积电、三星等代工厂的工艺推进，恩智浦、ST等终端厂商的产品落地，以及国内企业的技术突破，新型存储正逐步从细分场景走向规模化应用。这场存储技术的变革，不仅是介质与工艺的迭代，更是计算存储生态的重构，将为软件定义汽车、AI边缘计算、太空探索等领域注入持续动力，开启电子产业发展的新篇章。
