1、概述
ES4942是一款基于脉冲宽度调制原理（PWM）的两线制电流输出型轮速传感器，适用于检测转动速度和转动方向的 ABS系统。传感器不需要外部元件，上电时间快，工作频率范围宽。芯片采用高压 BiCMOS 工艺，具有高 ESD 和 EMC 防护能力，全温下出色的精度和灵敏度特性使其非常适用于恶劣的汽车电子环境。
ES4942内部包含距离为 2mm 的两个霍尔感应点、放大器、比较器和信号处理电路，可以直接检测磁环也可以背磁应用检测铁质齿轮。磁环或齿轮转动时产生交替变化的磁场，芯片把磁场转化为电压信号，经过信号处理后输出。ES4942为两线制电流输出，利用不同的脉宽来表征磁环或齿轮的速度和方向。
芯片采用 PG-2 封装形式，亚光镀锡，采用无卤绿料，满足环保要求。
|
2、特点 两线式电流输出接口 PWM 输出检测速度与方向 安装间距与安装位置诊断功能 背磁可选南极和北极 无需外部元器件 单芯片解决方案 宽工作电压范围：4.5V~24V 宽工作温度范围：-40℃~150℃ PG-2 封装形式 |
3、典型应用 现代车辆动力学控制系统 ABS
|
|

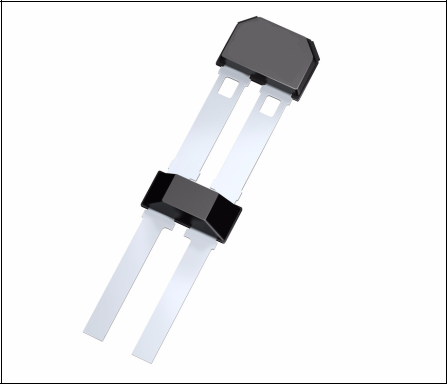

4、封装形式
|
