1、 概述

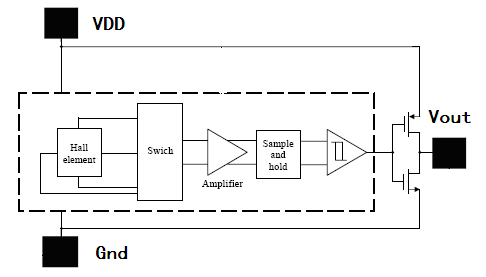

ES2420是一款基于混合信号CMOS技术的低功耗锁存型霍尔芯片，该产品内部集成了时钟振荡器电路，霍尔电压发生器，运算放大器，采样保持电路等多个模块。工作电压2.5V~5.5V，2.5uA的超低功耗，并且具有优良的温度补偿能力，使芯片能工作在-40~125℃的环境中，保持优良的性能以及一致性。
ES2420作为锁存型霍尔芯片，当感应到垂直于芯片封装表面的磁通密度（B）大于工作点（Bop）时，输出信号为低电平；当感应到磁通密度（B）小于释放点（Brp）时，输出信号为高电平。
ES2420有SOT-23-3L封装形式，该封装形式符合RoHS标准。
|
2、特点 CMOS霍尔集成电路工艺 固态开关，可靠性比簧片开关高 工作电压低至2.5V 推挽输出（无需上拉电阻） |
3、典型应用 伺服电机 窗帘电机
|
|
4、封装形式
|
5、资料下载
|
