1、概述

    ES2421是一款基于混合信号CMOS技术的霍尔效应传感器，这款IC采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。

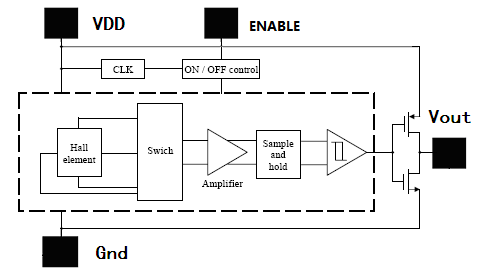

    ES2421具备两种工作模式，当ENABLE端口接低电平或悬空时，ES2421内部存在一个内嵌的受控时钟机制，其目的是为内部模拟信号处理电路以及霍尔IC本身提供一个时钟源，该时钟源能够控制IC进行一个周期性“休眠-唤醒”工作模式，使得消耗电流较大的电路周期性的进入“休眠”模式，同样通过这个机制，芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的大小。如果磁通密度高于“工作点”阈值或者低于“释放点”阈值，则输出晶体管被驱动并转变成与之相对应的状态。而在“休眠”周期中，输出晶体管被锁定在其先前的状态下。在电池供电应用中，这种模式有效降低平均功耗的同时对于延长工作寿命提供了最好支持；当ENABLE端口接高电平时，ES2421内部屏蔽自身的休眠模式，使其内部持续进行工作模式。该产品可以通过上位机控制，按照预期进行设定，在两种模式之间进行自由切换。

 当垂直于霍尔传感器的南极磁场超过工作点时，ES2421输出晶体管转变为低电平（输出导通），导通后输出电压是V_DS。当北极磁场高于释放点B_RP时，输出晶体管截止（输出高电平）。磁场工作点与释放点之间的差距为器件的磁滞（B_HYS）。内置磁滞防止了在转换点附近的输出振荡，而且即使在外部机械振动和电器噪声的情况下也能得到清晰的输出转换。
