1、概述
ES5903是一种低功耗线性霍尔芯片，具有8位输出分辨率。输出电压与垂直于芯片丝印标记表面的磁通密度成正比。无磁时输出电压为电源电压的一半。
在1.8V和3.3V的电源下，ES5903的灵敏度的典型值分别为1.4mV/Gs和2.7mV/Gs，静态输出电压偏移量通常小于电源电压的±1%。

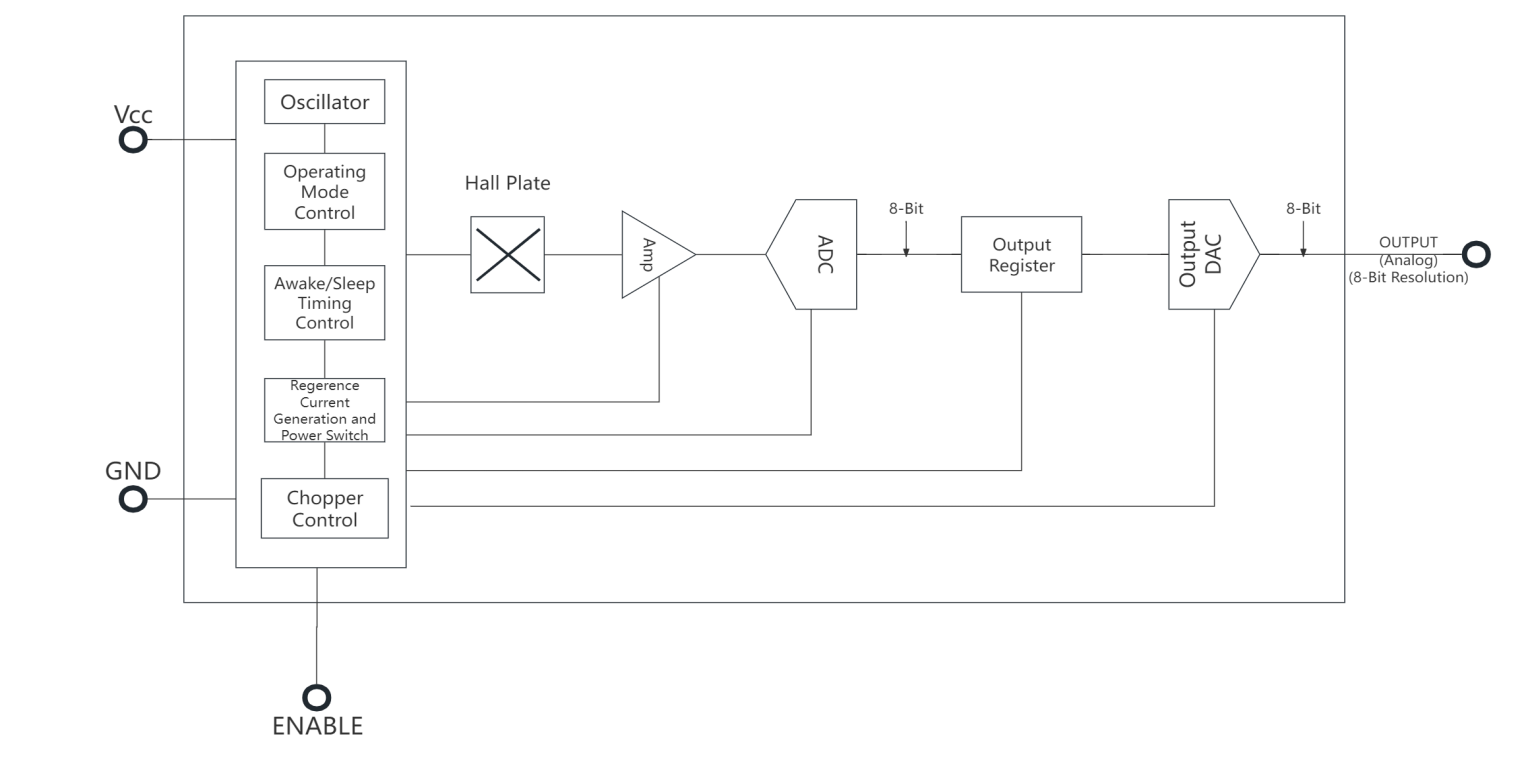

ES5903专为电池供电的消费电子设备、办公设备、家用电器以及工业应用而设计。其供电范围为1.6V至3.6V，通过控制外部使能管脚，对内部时钟系统进行调节，进而控制操作模式和采样频率，从而将芯片功耗降到最低。
ES5903芯片具备三种工作模式：“外部驱动模式”、“休眠模式”和“自动运行”。模式的选择取决于ENABLE输入信号的状态，当ENABLE接高电平时，芯片处于“自动运行模式”；当ENABLE接低电平或悬空时，芯片处于“休眠模式”；当ENABLE接外部控制的PWM信号时，芯片处于“外部驱动模式”。
当ENABLE管脚接地（GND）或悬空时，芯片进入“休眠模式”，此时芯片不再工作，输出电压保持前一工作模式电压，输出电压不随外界磁场的变化而变化。在此模式下，1.8V电源下芯片的功耗仅为3.7µA。
当ENABLE管脚接到电源（VDD）时，芯片则进入“自动运行模式”，在此模式下，1.8V电源提供的采样频率为4.8kHz，功耗为0.75mA。
当ENABLE管脚接外部控制的PWM信号时，芯片则进入“外部驱动模式”，IC的采样频率可根据PWM信号进行调整，最高可达5.4kHz。若启动一个采样周期，PWM信号的最小脉冲宽度应为5us（一个时钟振荡周期）。
ES5903有DFNWB20*20-6L封装形式，符合无铅工艺标准。
|
2、特点 供电电压在1.6~3.6V之间 灵敏度：1.8V下1.4mV/G 3.3V下2.7mV/G 低偏置电压 低平均供电电流 1. 1.8V“休眠”模式下3.7uA 2. 1.8V“自动运行”模式下（采样频率4.8kHZ）0.75mA 3. 1.8V“外部控制运行”模式下（采样频率20HZ）6.8uA 4. 1.8V“外部控制运行”模式下（采样频率5.4kHZ）0.85mA 超高温度稳定性，最小灵敏度漂移，高物理压力抗性 操作温度范围：-40 ~ 125℃ 6KV人体模型高ESD能力 符合RoHS工艺标准 |
3、典型应用 高精度的定位、行程检测 数字数码、相机影像、游戏机按压检测 摇杆控制器 云台控制器
|
|
4、封装形式
|
5、资料下载
|
