1、概述

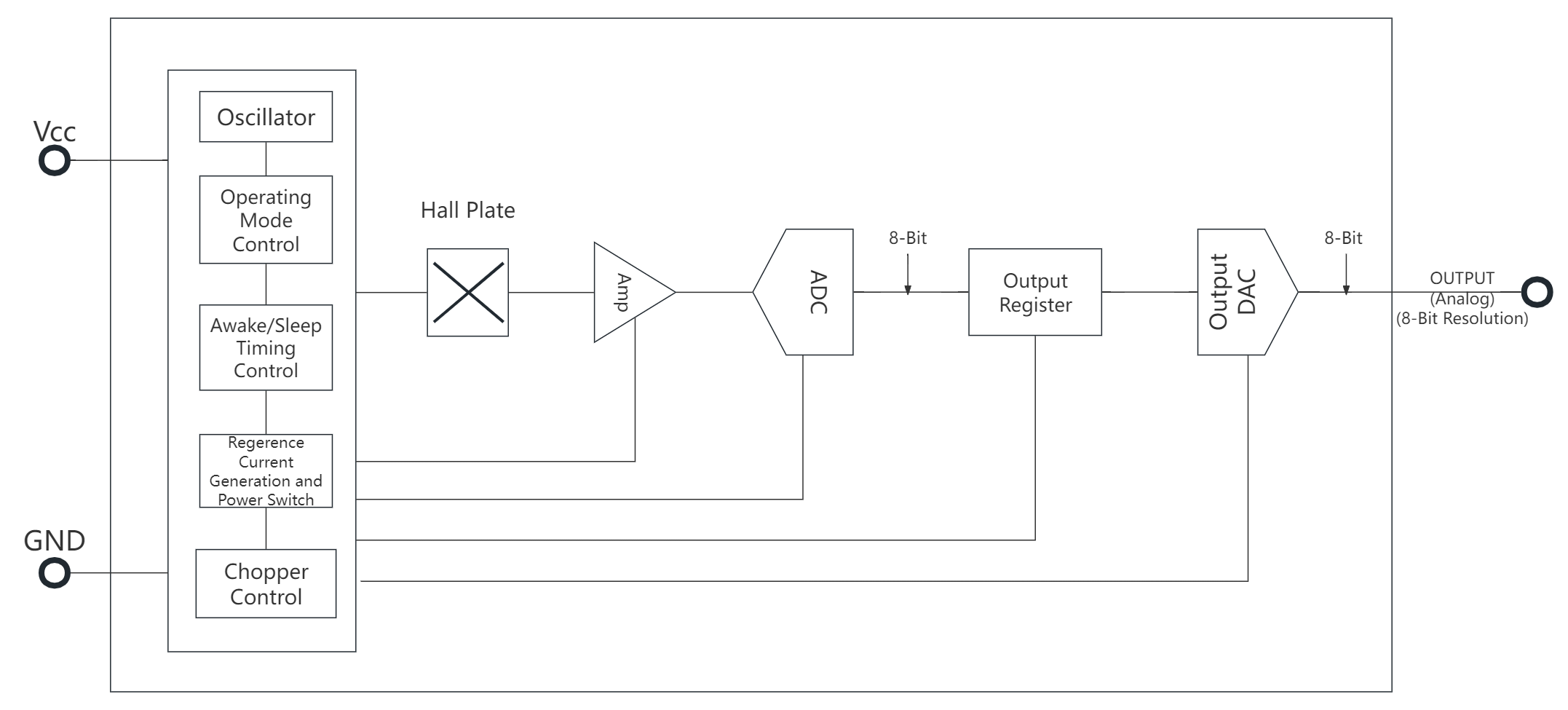

ES5914是一款低功耗线性霍尔芯片，内置放大器、8位AD/DA、温度补偿电路。芯片输出电压与电源电压成正比值，并与垂直于器件丝印标记表面的磁通密度成正比。静态输出电压为电源电压的一半。
ES5914专为电池供电的消费电子设备、办公设备、家用电器以及工业应用而设计。其供电范围为1.6V至3.6V，1.8V下采样频率5kHz，功耗仅为0.75mA。
ES5914有SOT-23-3L和DFNWB16*16-6L两种封装形式，全部符合无铅工艺标准。
|
2、特点 工作电压1.6~3.6V 灵敏度： 1) ES5914 1.8V 1.15mv/GS 3.3V 2.3mv/GS 低功耗：1.8V下0.75mA 静态输出电压高精度 49%-51%VDD 内置温度补偿，温漂小 工作频率 5kHz 操作温度范围：-40 ~ 125℃ 静电能力 HBM ±6KV 符合RoHS工艺标准 |
3、典型应用 高精度的位置、行程检测 数码、相机、游戏机等按压检测 摇杆控制器 云台控制器
|
|
4、封装形式
|
5、资料下载
|
