1、概述

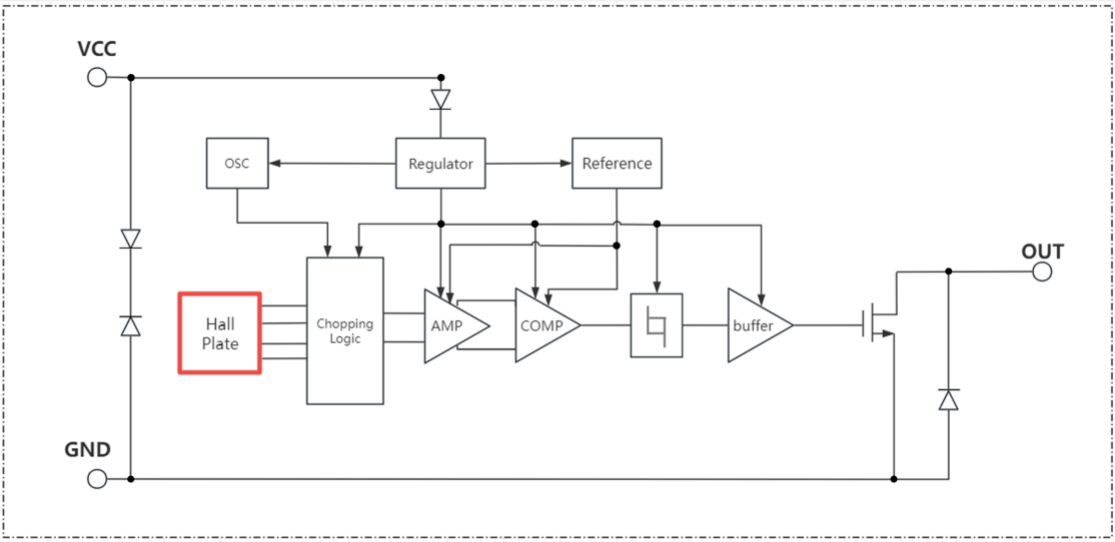

ES1101是一款采用BCD工艺生产制作的单极型霍尔效应传感器，具备高灵敏度、高可靠性、高稳定性等优势。该产品内部集成了稳压电路、霍尔电压发生器、动态偏移补偿系统、施密特触发器、开漏输出等多个模块。高达47V的电源耐压与反向保护电路进一步提高了其可靠性。 设计用于响应一个磁场：N极(SO)或S极(UA)，当磁通密度（B）大于工作点（BOP）时，输出将打开（低），而磁通密度（B）小于释放点（BRP），输出关闭（高）。
ES1101为客户提供多种封装：用于表面贴装的 SOT-23-3L 和用于通孔插装的扁平 TO-92。所有封装均符合 RoHS 规范。
|
2、特点 宽工作电压范围：2.8V ~ 24V 高灵敏度感应 ES1101 Bop=20GS, Brp=15GS 优越的温度稳定性 ESD ±6KV 开漏输出 AEC-Q100 |
3、典型应用 汽车、消费、工业 固态开关 接近开关 速度检测 线性位置检测 角位置检测 磁性编码器 |
|
4、封装形式
|
5、资料下载
|
